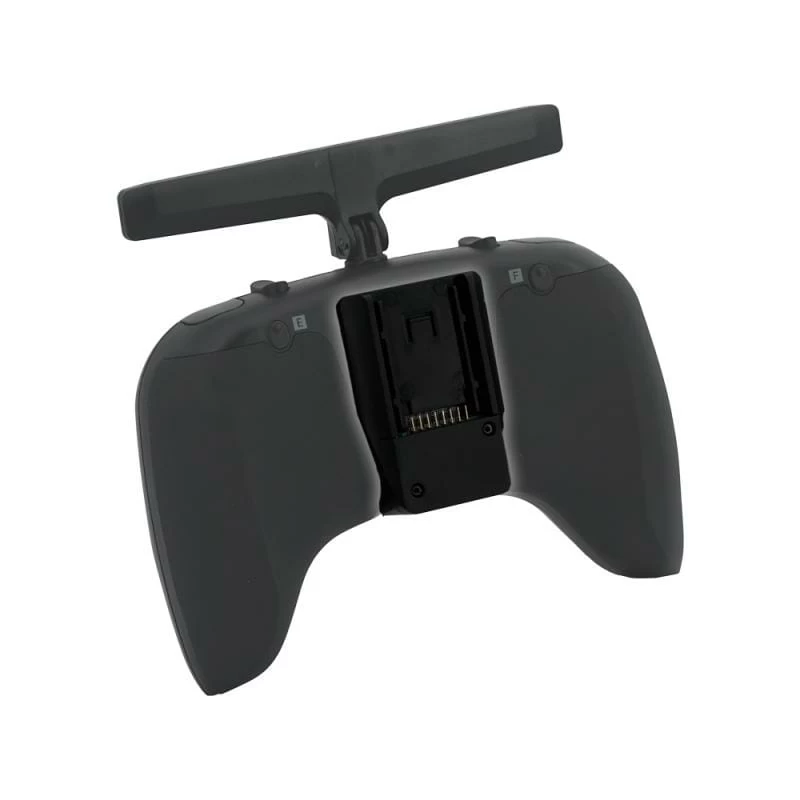

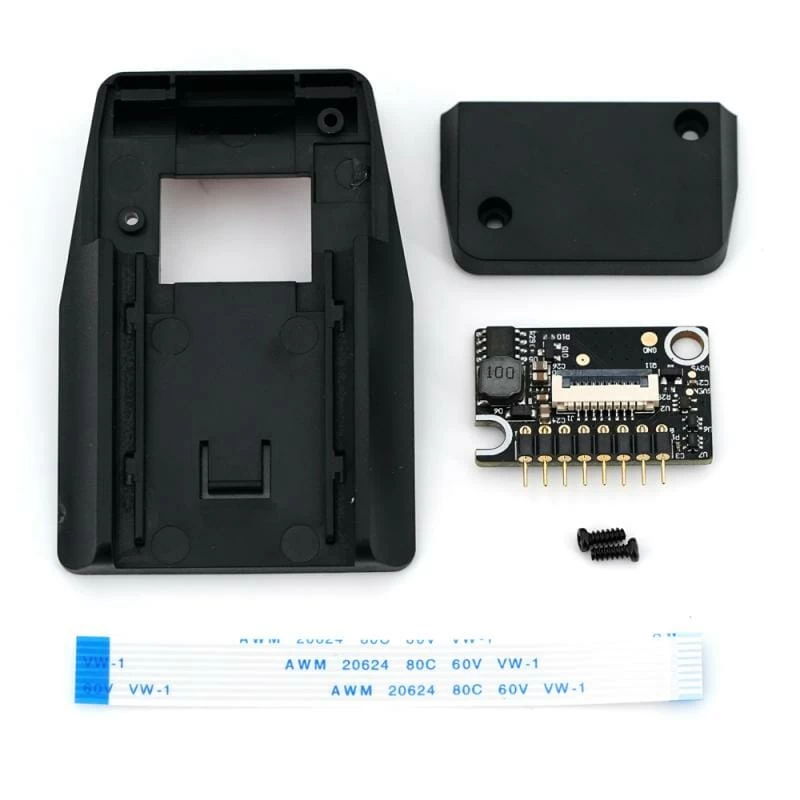

Aftermarket mod om een modulecompartiment aan uw Tango 2 toe te voegen. Wordt bevestigd aan de achterkant van uw Tango 2 en wordt aangesloten op het stopcontact van uw Tango 2.

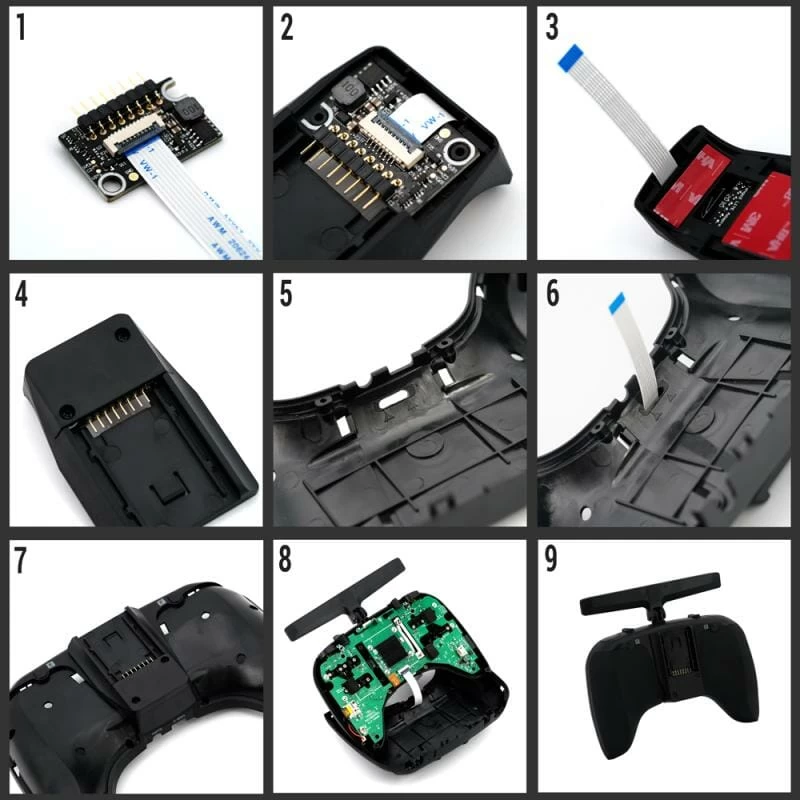

INSTALLATIE

1. Installeer de FPC-kabel op de printplaat.
   Met de blauwe kant naar boven, til het slot op en schuif de kabel erop en vergrendel hem.
2. Voer de kabel door de bodem en plaats de printplaat in het modulecompartiment.
3. Draai het modulaire rek om zodat alles past.
4. Sluit de behuizing met de 2 bijgeleverde schroeven
5. Gebruik een dremel, mes of soldeerpunt om een klein gaatje te snijden dat past bij de contour.
6. Schuif de flexibele printplaat door de geboorde behuizing.
7. Reinig de achterkant en lijm de Tango 2 module bay vast
8.  Installeer de FPC-kabel in de aansluiting.
9. Sluit de Tango2 box en je bent klaar!

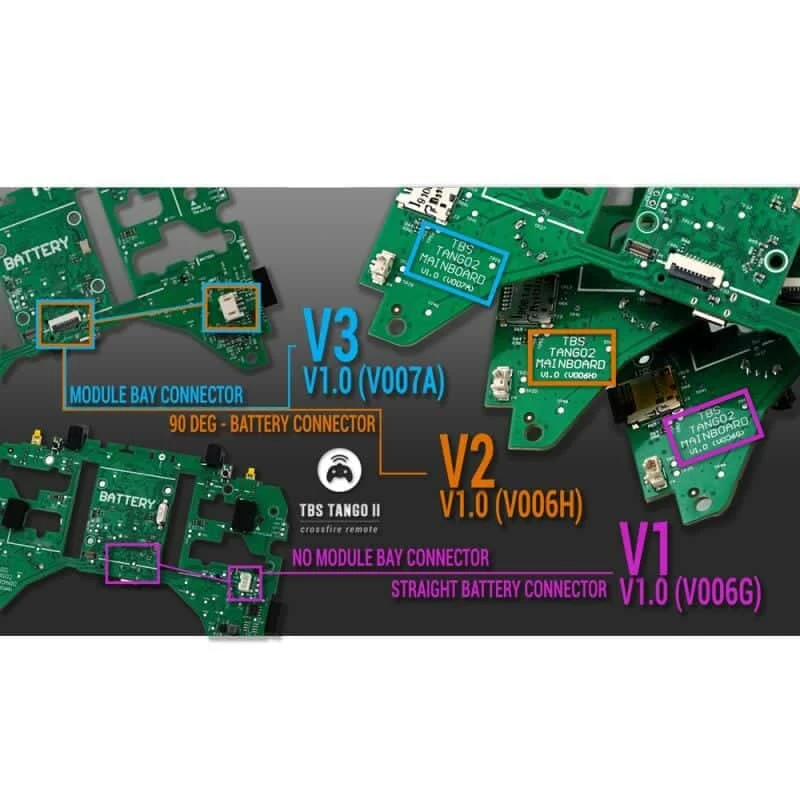

Waarschuwing: Tango 2 pakket 1 wordt geleverd zonder module bay mogelijkheid. Controleer of er een connector is (in de afbeeldingen hierboven) voordat u deze uitbreidingsmodule koopt. Upgrade PCBs zijn beschikbaar!

Telkens wanneer u uw Tango 2 in de toekomst opent, moet u het modulecompartiment openen en de flexibele printplaat uit de aansluiting halen.

KENMERKEN:

• LITE” stijl modulaire rack add-on module voor Tango 2
• Compatibel met TBS Tango 2 “V006H” moederbord en meer
